NETCONF协议在ONOS两级结构中的应用

1 什么是NETCONF

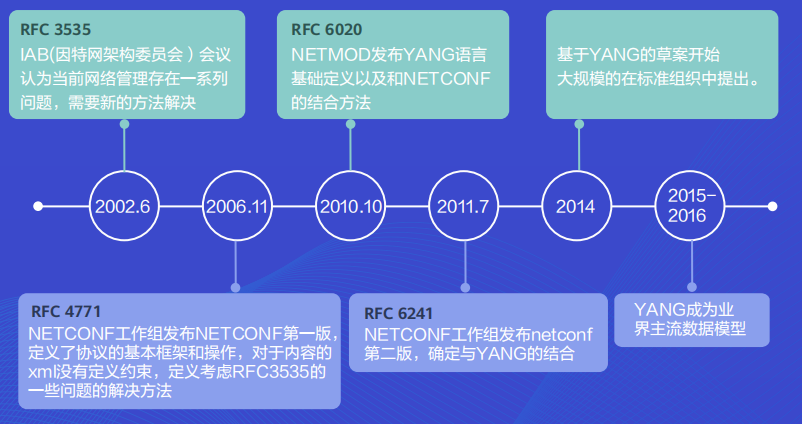

1.1 背景

传统命令行CLI和SNMP的缺陷：

命令行是人机接口，配置过程复杂，厂商差异大。
命令行输出内容是非结构化的，不可预测、容易变化，导致解析复杂，CLI脚本很难实现自动化解析。
命令行出错率高，不适用当代网络特点。
SNMP可读性差。（1.3.6.1.2.1.2.2.1.4）
SNMP配置效率低，不支持事务机制，更多被用来做监控类协议。
SNMP采用UDP传输协议，无法提供可靠的、有序的数据传输，缺乏有效的安全性。
SNMP缺乏配置事务提交机制，只能对一个一个对象单独配置，而不是面向一个业务。
模型兼容性差，MIB 库混乱，无法适配所有厂商，导致定义各种私有 MIB 库。

一句话总结：一帮网管大佬在IETF开了个会，分析了当时网络管理技术的优缺点（主要是吐槽缺点），然后发了个会议纪要，我们要搞个新协议，搞个新的数据建模语言，让网管能管理配置下发，能监控设备，能各种远程操作，还要能跟CLI行为一致。

1.2 定义

NETCONF（Network Configuration Protocol）是基于XML的网络配置和管理协议。

1.3 协议框架

NETCONF协议也采用了分层结构。每层分别对协议的某一方面进行包装，并向上层提供相关服务。分层结构使每层只关注协议的一个方面，实现起来更简单，同时使各层之间的依赖、内部实现的变更对其他层的影响降到最低。

传输层
传输层为NETCONF客户端（Client）和服务器端（Server）之间交互提供通信路径。对承载协议基本要求如下：
- 面向连接，Client和Server之间必须建立持久的连接，连接建立后，必须提供可靠的序列化的数据传输服务。
- 用户认证，数据完整、安全加密，NETCONF协议的用户认证，数据完整，安全保密全部依赖传输层提供。
- 承载协议必须向NETCONF协议提供区分会话类型（Client或Server）的机制。
消息层
消息层也叫RPC层，提供了一种简单的、不依赖于传输协议的消息请求和响应机制，以和进行请求数据和响应数据的封装。
操作层
操作层定义了一系列在RPC中应用的基本操作，基于xml编码，这些操作组成了NETCONF基本能力。

内容层
内容层就是管理设备的配置数据，是唯一没有被标准化的层，没有标准的NETCONF数据建模语言和数据模型。

      Layer                 Example
     +-------------+      +-----------------+      +----------------+
 (4) |   Content   |      |  Configuration  |      |  Notification  |
     |             |      |      data       |      |      data      |
     +-------------+      +-----------------+      +----------------+
            |                       |                      |
     +-------------+      +-----------------+              |
 (3) | Operations  |      |  <edit-config>  |              |
     |             |      |                 |              |
     +-------------+      +-----------------+              |
            |                       |                      |
     +-------------+      +-----------------+      +----------------+
 (2) |  Messages   |      |     <rpc>,      |      | <notification> |
     |             |      |   <rpc-reply>   |      |                |
     +-------------+      +-----------------+      +----------------+
            |                       |                      |
     +-------------+      +-----------------------------------------+
 (1) |   Secure    |      |  SSH, TLS, BEEP/TLS, SOAP/HTTP/TLS, ... |
     |  Transport  |      |                                         |
     +-------------+      +-----------------------------------------+

1.4 协议特点

netconf是面向连接的，需要对等体之间的持久连接。
配置数据和状态数据分离。
netconf实现必须支持SSH传输协议（RFC6241）。
标准的数据模型，统一的数据格式，所有厂商都可以识别。
支持网络级的配置和多设备配置协同。

2. 什么是yang

2.1 背景

NETCONF协议只是一个配置管理管理协议，NETCONF协议标准化，但是并没有统一定义各个设备厂商的API接口描述语言。
YANG是专门为NETCONF协议设计的数据建模语言，用来为NETCONF协议设计可操作的配置数据、状态数据模型、远程调用（RPCs）模型和通知机制等。
YANG数据模型定位为一个面向机器的模型接口，明确定义数据结构及其约束，可以更灵活、更完整的进行数据描述。

2.2 定义

YANG是NETCONF协议的一种面向管理对象的数据建模语言。YANG可以对NETCONF客户端和服务器端之间发送的所有数据进行一个完整的描述。从设备管理对象数据建模的视角而言，YANG是对本设备上业务对象的一种层次化数据建模。

YANG用于为网络配置管理协议使用的配置数据、状态数据、远程过程调用和通知进行模型化。通过YANG描述数据结构、数据完整性约束、数据操作，形成了一个个 YANG模型（或者叫YANG文件）。

2.3 特点

简单易懂、层次化、模块化、可复用、可扩展。
支持丰富的基础数据类型定义和数据属性定义。
结构化定义，支持定义约束条件，机器直接识别，不需要人工干预。

一个简单的interface定义的yang文件：

module example-interfaces {
  namespace "urn:example:interfaces";
  prefix "if";

  container interfaces {
    list interface {
      key "name";
      leaf name {
        type string;
      }
      leaf type {
        type string;
      }
      leaf enabled {
        type boolean;
      }
      leaf ip-address {
        type string;
      }
    }
  }
}

2.4 yin与yang

解析模型时用YIN模型文件。YIN是XML表达方式的YANG，YIN与YANG之间使用不同的表达方法但包含等价的信息。用YIN是为了利用各编程语言中现有的XML解析器等工具。这些工具可用来进行数据过滤和验证，自动生成代码和文件或者其他任务，这样可以提升设备解析YANG模型的效率。

3 NETCONF能力与操作

RFC	说明
RFC6241	定义 NETCONF 的基本操作
RFC6241	Writable-Running 能力
	Candidate Configuration 能力
	Confirmed Commit 能力
	Rollback-on-Error 能力
	Validate 能力
	Startup 能力
	URL 能力
	XPath 能力
RFC5277	Notification 能力
RFC5277	Interleave 能力

3.1 RPC模型

rpc请求必须由受管设备串行处理，受管设备必须按照接收请求的顺序发送响应。

3.1.1 <rpc>

rpc元素用于封装从客户端发送到服务器的NETCONF请求。<rpc>元素有一个强制属性“message-id”，它是由RPC的发送者选择的一个字符串，它通常编码一个单调递增的整数。 RPC的接收者不解码或解释这个字符串，只是简单地保存它在任何生成的<rpc-reply>消息中用作“message-id”属性。

<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <some-method>
        <!-- method parameters here... -->
    </some-method>
</rpc>

3.1.2 <rpc-reply>

响应<rpc>操作发送<rpc-reply>消息。<rpc-reply>元素有一个强制属性“message-id”，它等于这是一个响应的<rpc>的“message-id”属性。

<rpc-reply message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <data>
        <!-- contents here... -->
    </data>
</rpc-reply>

3.1.3 <rpc-error>

如果在处理<rpc>请求期间发生错误，<rpc-error>元素将在<rpc-reply>消息中发送。<rpc-error>元素元素包含以下信息：

error-type：定义错误发生的概念层
- transport (layer: Secure Transport)
- rpc (layer: Messages)
- protocol (layer: Operations)
- application (layer: Content)
error-tag: 包含识别错误条件的字符串，可以参考RFC6241附录A中的定义。
error-severity：包含标识错误严重性的字符串，由服务端确定。
- waring
- error
error-app-tag：包含标识数据模型特定或特定于实现的错误条件（如果存在）的字符串。
error-path：包含绝对XPath表达式，用于标识元素中报告的错误关联的节点的元素路径。
error-message：包含一个适合人类阅读的字符串，用于描述错误情况。
error-info：包含协议或数据模型特定的错误内容。如果没有为特定的错误条件提供这样的错误内容，则该元素将不存在。 ```xml

error-severity

error-path

error-message

...

#### 3.1.4 &lt;ok&gt;
如果在处理`<rpc>`请求期间没有发生错误或警告，`<ok>`元素将在`<rpc-reply>`消息中发送。
```xml
<rpc-reply message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <ok/>
</rpc-reply>

3.2 基本操作

3.2.1 <get>

查询运行时配置和设备状态信息。

参数：

filter：此参数指定要查询的系统配置和状态数据的部分。如果此参数不存在，则返回所有设备配置和状态信息。元素可以包含一个“type”属性。该属性指示元素中使用的过滤语法的类型。（例如：subtree，xpath等）

示例：

<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <get>
        <filter type="subtree">
            <top xmlns="http://example.com/schema/1.2/stats">
                <interfaces>
                    <interface>
                        <ifName>eth0</ifName>
                    </interface>
                </interfaces>
            </top>
        </filter>
    </get>
</rpc>

3.2.2 <get-config>

获取全部或部分指定的数据集中的配置数据。
参数：

source：被查询的配置数据集的名称，例如。
filter：此参数标识要查询的设备配置数据集的各个部分。如果此参数不存在，则返回整个配置。

示例：

<rpc message-id="101"
    xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <get-config>
        <source>
            <running/>
        </source>
        <filter type="subtree">
            <top
                xmlns="http://example.com/schema/1.2/config">
                <users/>
            </top>
        </filter>
    </get-config>
</rpc>

3.2.3 <edit-config>

该操作将全部或部分指定配置加载到指定的目标数据集中进行存储。如果目标数据集中不存在，则新建一个。

参数：

target：正在编辑的配置数据存储的名称，例如或。
default-operation：选择此请求的默认操作。该参数是可选。其值默认是"merge"，可取值：
- merge：参数中的配置数据与目标数据集中相应级别的配置合并。
- replace：参数中的配置数据完全替换了目标数据集中的配置。
- none：目标数据存储不受参数中的配置影响。
test-option：只有当设备公布支持:validate:1.1能力时才能指定元素。可选值如下：
- test-then-set：在尝试设置之前执行验证测试。
- set：先执行一个没有验证测试的设置。
- test-only：仅执行验证测试，而不尝试设置。
error-option：表示此次请求发生错误时，执行的动作，取值如下：
- stop-on-error：停止第一个错误的操作。默认值。
- continue-on-error：继续处理错误的配置数据。
- rollback-on-error：发生错误时回滚配置。
config：配置数据的层次结构，由服务端的一个数据模型定义。配置内容必须放置在适当的命名空间中，以允许服务端检测对应的数据模型。

示例：

<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <edit-config>
        <target>
            <running/>
        </target>
        <config>
            <interface>
                <name>Ethernet0/0</name>
                <mtu>1500</mtu>
            </interface>
        </config>
    </edit-config>
</rpc>

3.2.4 <copy-config>

使用另一个完整数据集中的内容创建或替换整个数据集的内容。

参数：

target：用作操作的目标数据集的名称。
source：用作操作源数据集的名称，或包含要复制的完整配置的元素。

示例：

<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <copy-config>
        <target>
            <running/>
        </target>
        <source>
            <url>https://user:password@example.com/cfg/new.txt</url>
        </source>
    </copy-config>
</rpc>

3.2.5 <delete-config>

删除指定数据集的配置数据。数据集中的配置不允许删除。

参数：

target：要删除的配置数据集的名称。

示例：

<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <delete-config>
        <target>
            <startup/>
        </target>
    </delete-config>
</rpc>

3.2.6 <lock>

该操作允许客户端锁定设备的整个配置数据存储系统。

参数：

target：要锁定的配置数据集的名称。

示例：

<rpc message-id="101"  xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <lock>
        <target>
            <running/>
        </target>
    </lock>
</rpc>

3.2.7 <unlock>

用于释放以前通过操作获得的配置锁。

参数：

target：要解锁的配置数据集的名称。NETCONF客户端不允许解锁未锁定的配置数据集。

示例：

<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <unlock>
        <target>
            <running/>
        </target>
    </unlock>
</rpc>

3.2.8 <close-session>

客户端请求正常终止一个NETCONF会话。当服务端收到该请求时，会优雅的关闭session，并释放资源。在<close-session>请求之后收到的任何NETCONF请求将被忽略。

参数：无

示例：

<rpc message-id="101"
    xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <close-session/>
</rpc>

3.2.9 <kill-session>

当服务端收到该请求时，中止当前正在进行的任何操作，释放与该会话关联的任何锁和资源，并关闭任何关联的连接。

参数：

session-id：终止的NETCONF会话的会话标识。如果该值等于当前会话ID，则返回”invalid-value”错误。

示例：

<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <kill-session>
        <session-id>4</session-id>
    </kill-session>
</rpc>

3.2.10 <notification>

可以通过NETCONF协议的Notification能力向客户端上报告警和事件，以便客户端及时感知服务端配置等的变更。NETCONF Client接收Server发送的Notifications的前提是向Server发送create-subscription消息能力标识：

<capability>urn:ietf:params:netconf:capability:notification:1.0</capability>

请求订阅：<create-subscription>，订阅请求是在<rpc>中发起订阅。

参数：

stream ：可选。指示感兴趣的事件流。如果不存在，将发送默认NETCONF流中的事件。
filter：可选。定于具体的事件或通知内容。
startTime：起始时间。
stopTime：结束时间。

示例：

<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
  <create-subscription xmlns="urn:ietf:params:xml:ns:netconf:notification:1.0">
    <stream>NETCONF</stream>
    <filter type="subtree">
       ...
    </filter>
    <startTime>2016-10-20T14:50:00Z</startTime>
    <stopTime>2016-10-23T06:22:04Z</stopTime>
  </create-subscription>
 </rpc>

订阅通知：<notification>

参数：

eventTime：表示事件发生的时间。
通知内容，RFC不规定通知格式，由实现者定义。

示例：

<notification xmlns="urn:ietf:params:xml:ns:netconf:notification:1.0">
  <eventTime>2016-11-29T11:57:15Z</eventTime>
  <device xmlns="http://www.seanet.com/netconf/device">
        <!-- contents here... -->
  </device>
</notification>

3.3 能力集

Writable-Running能力

urn:ietf:params:netconf:capability:writable-running:1.0

可写可运行能力(Writable-Running Capability)表示设备支持直接写入<running>配置数据存储。换句话说，该设备支持以<running>配置为目标的<edit-config>和<copy-config>。

Candidate Configuration能力

urn:ietf:params:netconf:capability:candidate:1.0

支持候选配置数据存储，用于保存可以在不影响设备当前配置的情况下操作的配置数据。候选配置是一个完整的配置数据集，用作创建和操作配置数据的工作场所。可以对此数据进行添加，删除和更改以构建所需的配置数据。可以随时执行操作，使设备的运行配置设置为候选配置的值。

Confirmed Commit能力

urn:ietf:params:netconf:capability:confirmed-commit:1.1

表示服务器将支持<commit>操作的<cancel-commit>操作和<confirmed>，<confirm-timeout>，<persist>和<persist-id>参数

Rollback-on-Error能力

urn:ietf:params:netconf:capability:rollback-on-error:1.0

表示服务器将支持<edit-config>操作的<error-option>参数中的"roll-on-error"值。

Validate能力

urn:ietf:params:netconf:capability:validate:1.1

将配置应用于设备之前检查语法和语义错误的完整配置

Startup能力

urn:ietf:params:netconf:capability:startup:1.0

支持单独的运行和启动配置数据存储。启动配置在启动时由设备加载。影响运行配置的操作不会自动复制到启动配置

URL能力

urn:ietf:params:netconf:capability:url:1.0?scheme={name,…}
XPath能力

urn:ietf:params:netconf:capability:xpath:1.0

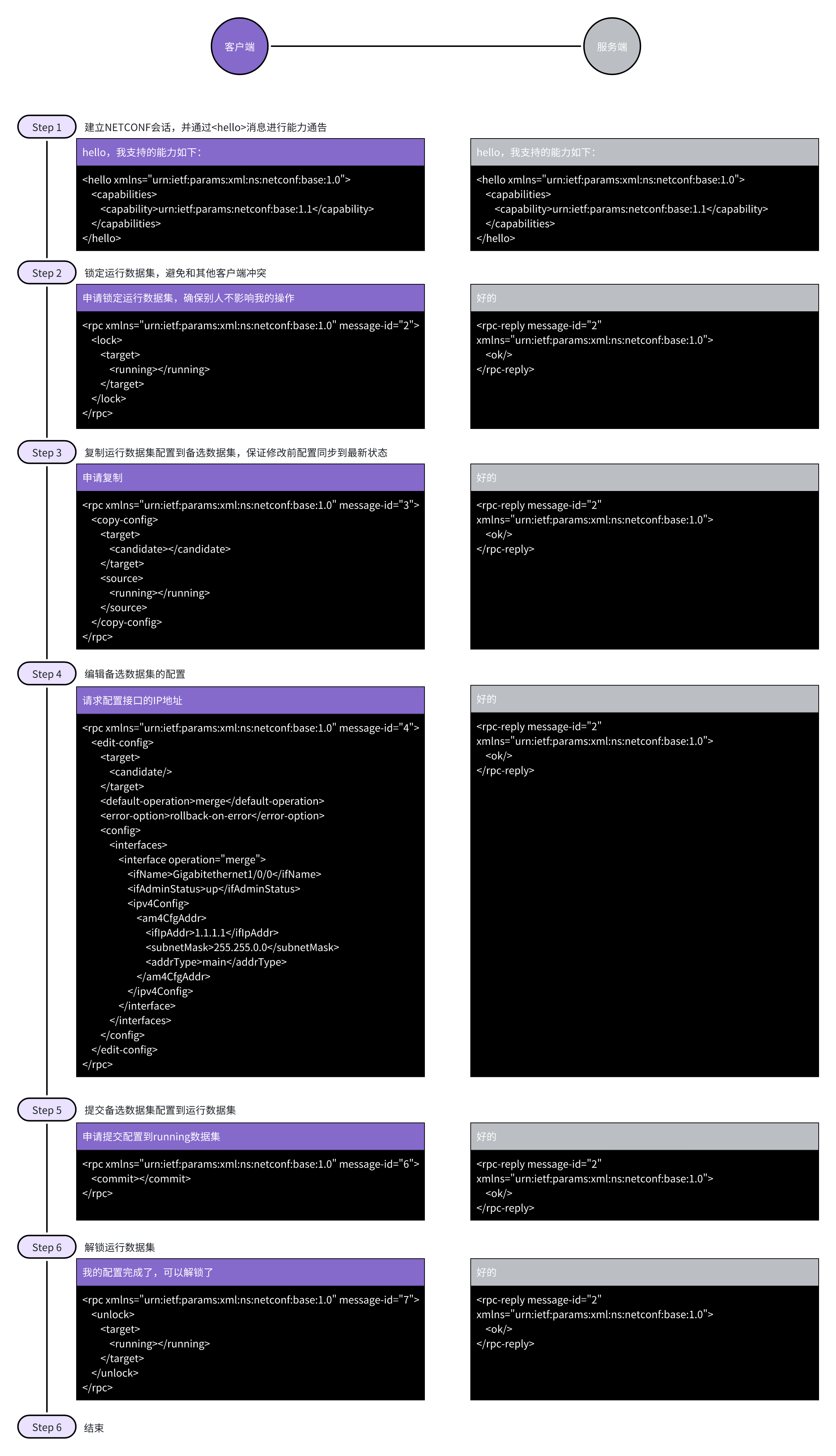

3.4 基本流程

场景：修改接口IP地址，并采用两阶段生效模式。
前提：客户端触发NETCONF会话建立，完成SSH连接、完成认证和授权。

4 NETCONF在ONOS中的应用

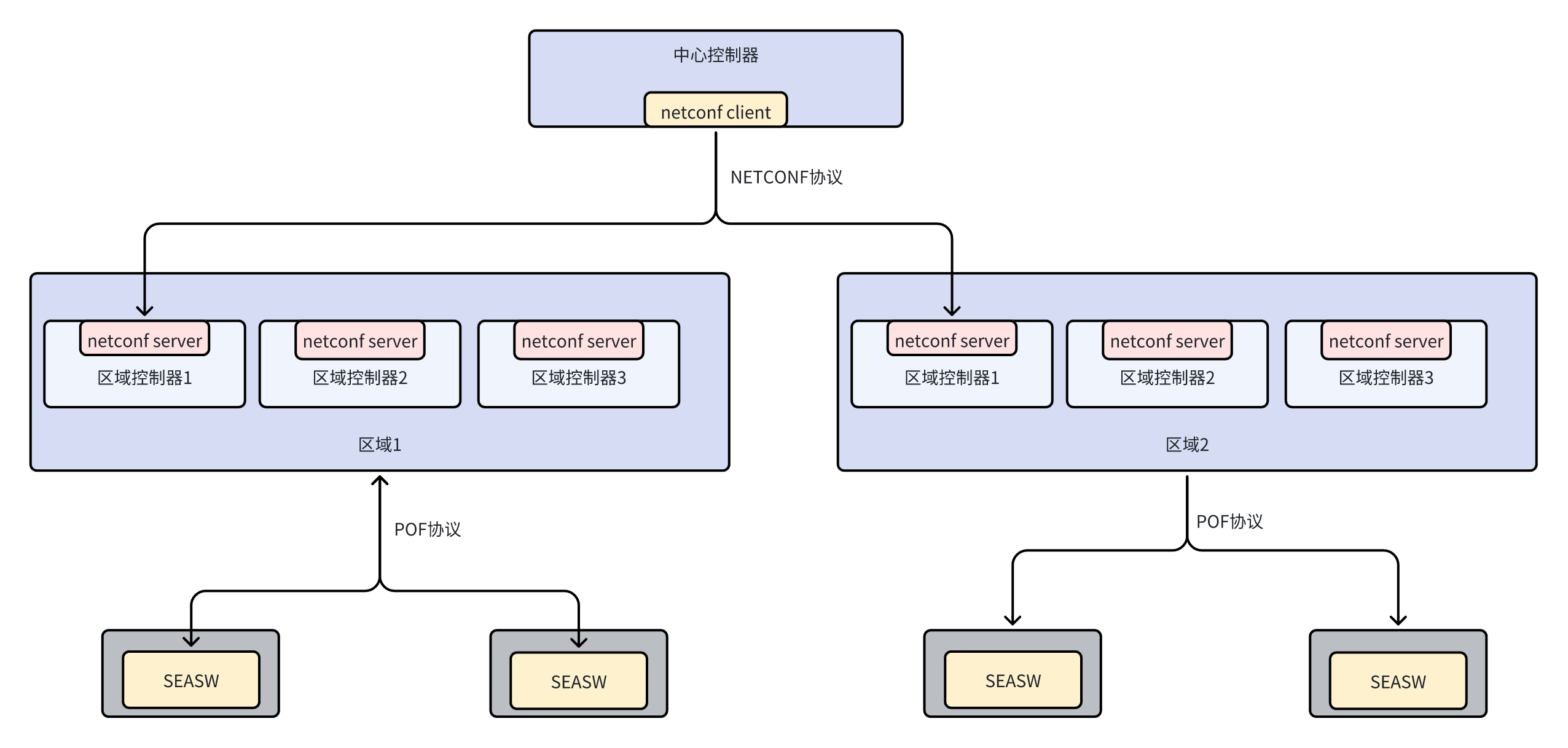

4.1 层级结构

中心控制器作为NETCONF客户端，区域控制器作为NETCONF服务端，中心控制器根据配置文件config.json中配置的区域信息，定时检测区域存活状态。当区域不存活时，中心控制器会对区域进行重连，按照先尝试连接区域控制器1，连接失败后尝试连接区域控制器2，连接失败后尝试连接区域控制器3的顺序进行连接，如果三个都失败，则等待下一个周期进行重连。

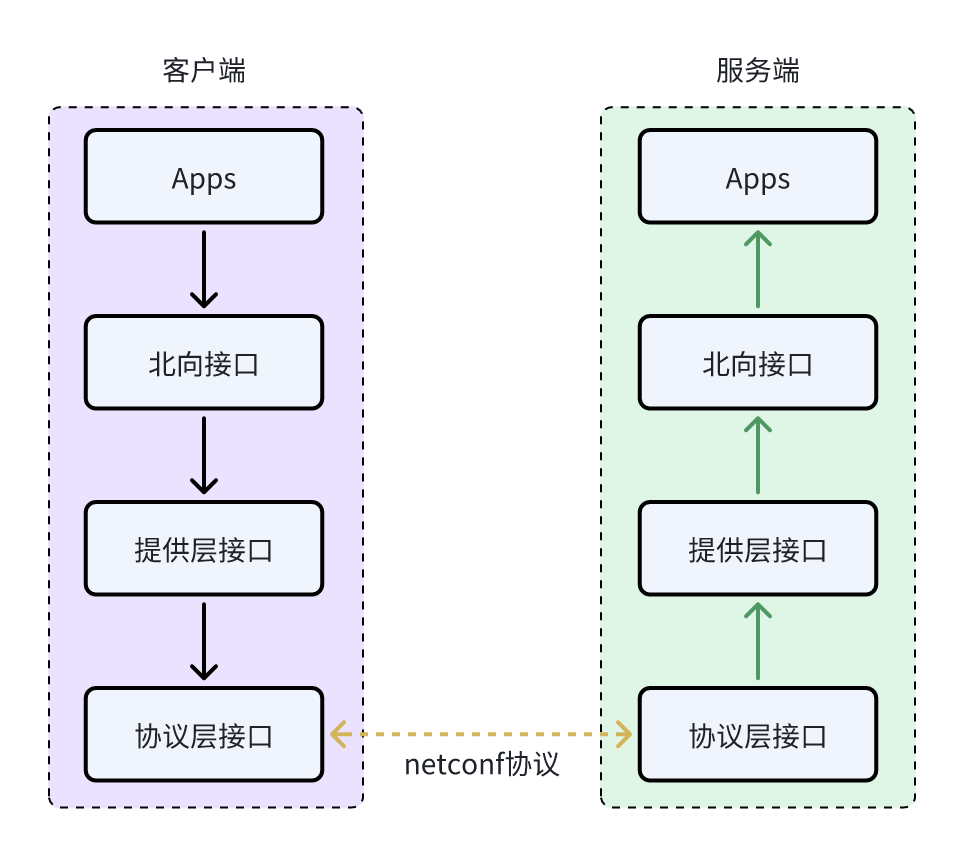

4.2 消息处理

中心控制器与区域控制器使用同一套代码进行大包部署，在配置文件config.json中配置角色区分是中心控制器还是区域控制器。NETCONF消息处理如下：

4.3 配置下发

4.3.1 配置文件下发配置

应用注册listener到ConfigManager；
中心控制器ConfigManager监听config.json变化通过listener回调给应用，config.json中的内容会缓存到cache；
netconf-sync应用注册了一个listener，所有应用配置变化都会通知到该listener，该listener收到变化后，会组装成netconf消息，发送到区域控制器；
netconf-sync应用注册了一个区域控制器上线的listener，收到上线后会调用ConfigManager的getConfig接口，获取所有应用配置，并下发到区域控制器；
netconf-sync应用注册了监听common的接口，监听到common配置变化，会将common配置写入mongodb；
区域控制器ConfigManager中有一个netconf消息的listener，监听netconf请求，此listener处理edit-config请求；将收到的应用配置，通过ConfigManager中的listener通知到区域控制器的应用，并将应用配置更新到cacheConfig缓存的json节点中。

netconf消息定义：

下发配置

<rpc message-id="60" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
  <edit-config>
    <target>
      <running/>
    </target>
    <default-operation>replace</default-operation>
    <error-option>rollback-on-error</error-option>
    <config>
      <items>
        <item name="应用名称">
          应用全量json配置信息，CDATA
        </item>
      </items>
    </config>
  </edit-config>
</rpc>

创建订阅

<rpc message-id="101" xmlns="urn:ietf:params:xml:ns:netconf:base:1.0">
    <create-subscription
        xmlns="urn:ietf:params:xml:ns:netconf:notification:1.0">
        <stream>NETCONF</stream>
        <filter type="subtree">
            <items>
                <item name="订阅名称" xmlns="订阅名称所在的命名空间">

                <item/>
            </items>
        </filter>
    </create-subscription>
</rpc>

事件通知

<notification xmlns="urn:ietf:params:xml:ns:netconf:notification:1.0">
    <eventTime>2024-11-26T13:51:00Z</eventTime>
    <订阅名称 xmlns="订阅名称所在的命名空间">
        <!--content here    -->
    </订阅名称>
</notification>

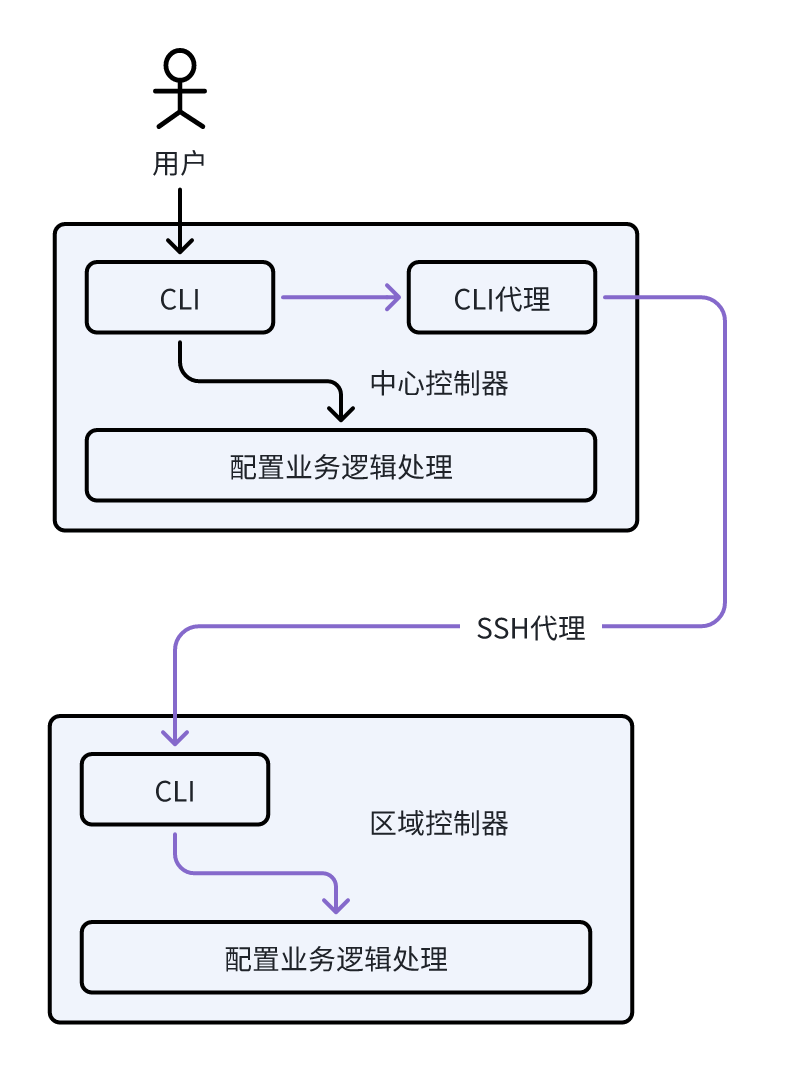

4.3.2 CLI下发配置

中心控制器通过CLI配置的信息，由中心控制器通过CLI代理，下发到区域控制。
